Keysight MXG векторный генератор ВЧ- сигналов с опциями и ПО

Keysight MXG  векторный генератор ВЧ- сигналов с опциями и ПО
Keysight MXG векторный генератор ВЧ- сигналов с опциями и ПО
Раздел:Измерительное оборудование
Артикул:

Техническое решение, разработанное специалистами НТЦ "Прибор" специально для разработчиков СВЧ-техники и средств связи. В набор входит векторный генератор  семейства MXG, с лидирующими в отрасли характеристиками фазового шума, ряд опций, существенно расширяющих функционал прибора, и три комплекта ПО для выполнения самых разных задач.

Специалисты НТЦ "Прибор" предлагают техническое решение для  компаний-разработчиков СВЧ-техники и средств связи:


Векторный генератор ВЧ-сигналов MXG серии X + опции  + ПО

В наборе:
N5182B - Векторный генератор ВЧ-сигналов семейства MXG серии X

Опции:
N5182B-503  - Диапазон частот от 9 кГц до 3 ГГц
N5182B - UNT -  АМ, ЧМ, ФМ
N5182B - UNV - Расширенный динамический диапазон
N5182B - 303 - Многофункциональный генератор
N5182B - 656 - Генератор модулирующих сигналов произвольной формы (полоса частот ВЧ-сигнала 80 МГц, глубина памяти 32 Мвыб)
N5182B - 022 - Увеличение глубины памяти генератора модулирующих сигналов  с 32 до 512 Мвыб  (требуется опция 656)

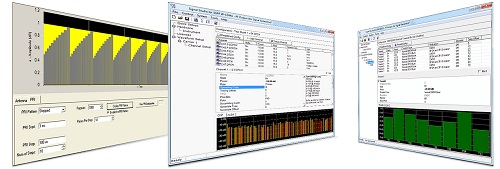

ПО:
N5182B - 403 - Комбинированный аддитивный белый гауссов шум (AWGN)
N7620B-3FP  - Подключение к генератору сигналов N5182B/72B MXG/EXG

N7620B-EFP - Базовый набор функций


Характеристики сигналов:

  • Диапазон частот от 9 кГц(от 5 МГц в режиме I/Q-модуляции) до 3 или 6 ГГц
  • Нормированное значение выходной мощности до +24 дБм в диапазоне частот до 3 ГГц с электронным аттенюатором
  • Низкий уровень фазового шума: -146дБн/Гц (тип. значение)  на частоте 1 ГГц  и при отстройке 20 кГц
  • Относительный уровень мощности в соседнем канале  <  - 73 дБн для сигналов W-CDMA  с 4-мя несущими (64 dpch)  и модуль вектора ошибки < 0, 4% для сигналов 802.11 ас с полосой частот 160 МГц
  • Режимы модуляции и свипирования
    -АМ, ЧМ, ФМ и моддуляция короткими импульсами
    -многофункциональный генератор с диапазоном частот до 10МГц и нч-выход (LF Out)
    -Режимы цифрового пошагового свипирования и свипирования по списку
    -Форматы I/Q-модуляции: ASK, FSK, MSK, PSK, QAM, специализированные
  • Генерация форматов модуляции и создание сигналов
    -генератор модулирующих сигналов с полосой частот 160МГц (неравномерность АЧХ + 0,2 дБ): сигналы произвольной формы и сингалы I/Q в реальном времени
    -память модулирующего сигнала произвольной формы с максимальной емкостью для воспроизведения 1Гвыб., внутренний твердотельный накопитель 30 Гб или внешний съемный твердотельный накопитель объемом 8 Гб
    -Возможность генерации сигналов произвольной формы и в реальном времени стандартов LTE, HCPA+, WLAN, GNSS, DVB, и многих других с использованием встроенных возможностей, а так же программного обеспечения Signal studio или MATLAB
    -Многоканальная генерация модулирующих сигналов с модулем интерфейса цифровых сигналов N5102A, сигналов MIM0 и имитация замираний с использованием генератора модулирующих сигналов и эмулятора канала N5106A-PXB
  • Интерфейсы для автоматизации связи:
    -Интерфейсы: LAN (100base-t), LXI, USB 2.0, GPIB
    -Драйверы: SCPI, IVI-COM, MATLAB
    -Обратная совместимость по коду со всеми генераторами сигналов серий: ESG, MXG, PSG и 8648x
    -Совместимость измерителей мощности с шиной USB компании Keysight со встроенным дисплеем генератора и управлением с помощью команд SCPI


Технические характеристики и функциональные возможности генерации векторных сигналов


  • Диапазон частот
    -Опция 503: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 3 ГГц
    -Опция 506: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 6 ГГц
  • Внешние входы I/Q модулятора:
    -Полоса частот: модудирующие сигналы (I или Q) - до 100 МГц (ном); ВЧ-сигналы (I+Q) - до 200 МГц (ном)
    -Смещение I или Q + 100 мВт (разрешение 200 мкВ)
    -Баланс усиления I/Q: + 4 дБ (разрешение 0,001 мкВ)
    -Ослабление I/Q от 0 до 50 дБ (разрешение 0,01 дБ)
    -Настройка угла квадратуры 200 ед.
    -Уровень возбуждения на входе, соответствующий полной шкале (I+Q): 0.5 В на нагрузке 50 Ом (ном)
  • Настройки внутреннего генератора модулирующих I/Q сигналов (опции 656 и 657)
    -Смещение I/Q 20% (разрешение 0,025%)
    -Усиление I/Q: +1 дБ (разрешение 0,001 дБ)
    -Настройка угла квадратуры+ 10º (разрешение 0,1 º)
    -Фаза I/Q : + 360º  (разрешение 0,1º)
    -Перекос I/Q:  800 нс (разрешение 1 пс)
    -Задержка I/Q 250 нс (разрешение 1 пс)
  • Внешние выходы I/Q:
    -Импеданс: 50ОМ (ном) на выход;100 Ом (ном), дифференциальный выход
    -Тип: несимметричные или дифференциальные (опция 1EL)
    -Полоса частот: модулрующие сигналы (I или Q) - до 80 МГц (ном) (опции 653, 655): ВЧ-сигналы (I+Q)  - 160 МГц (ном) (опции 653 и 655)
  • Генератор модулирующих сигналов (опции 656 и 657)
    -Каналы 2 [I и Q ]
    -Разрешение: 12 бит;16 бит (опция UNV)
