Schwarzbeck VULB 9160, VULB 9161, VULB 9161SE, VULB 9162, VULB 9163, VULB 9168 антенна гибридная (биконическая-логопериоическая)
Раздел:Антенны
Артикул:VULB 9162

Широкополосные измерительные антенны серии VULB 916x включают модели: VULB 9160, VULB 9161, VULB 9161SE, VULB 9162, VULB 9163, VULB 9168. Диапазон частот от 25 МГц до 7 ГГц. Гибридная конструкция (биконическая + логопериодическая). Работа на прием и на передачу.

ОФИЦИАЛЬНО ВНЕСЕНЫ В ГОСРЕЕСТР СИ ПОД НОМЕРОМ 52695-13

Руководства, инструкции, описание для "Schwarzbeck VULB 9160, VULB 9161, VULB 9161SE, VULB 9162, VULB 9163, VULB 9168 антенна гибридная (биконическая-логопериоическая)":

Описание

Технические характеристики

Гибридные биконические-логопериодические антенны VULB916х:

Предназначены дляизмерений напряженности электрической составляющей электромагнитного поля при совместной работе с измерительными приборами.

Конструктивно антенны имеют логопериодическую решетку диполей и биконический вибратор, возбуждаемые двухпроводной линией. Двухпроводная линия запитывается через коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. Принцип действия антенн основан на преобразованиии змеряемого сигнала, поступающего на вход (напряженности электрического поля) внапряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.

Все антенны поставляются с индивидуальными калибровочными данными.

  VULB 9160 VULB 9161 VULB 9161 SE VULB 9162 VULB 9163 VULB 9168
Диапазон рабочих частот 30 МГц – 1 ГГц 30 МГц – 1 ГГц 30 МГц – 1 ГГц 30 МГц – 7 ГГц 30 МГц – 3 ГГц 30 МГц – 1 ГГц
Антенный фактор 8.18 - 34.83 дБ/м 6.71 - 35.93 дБ/м 7 – 24 дБ/м
(тип.)		 7 – 43 дБ/м
(тип.)		 7 – 34 дБ/м
(тип.)		 8 – 24 дБ/м
(тип.)

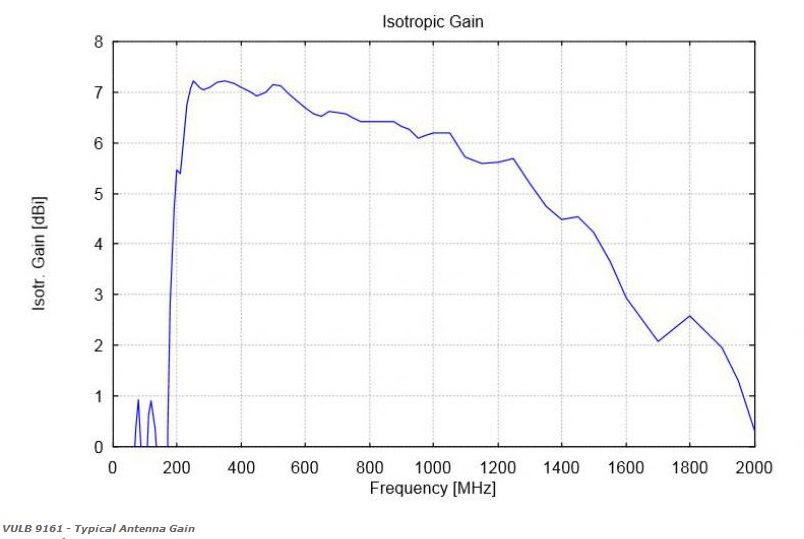

Ку (на частотах >230 МГц) -15.42...7.49 дБи -9.92...7.23 дБи 7,0±0,6 дБ (тип.) 6,4±1,2 дБ (тип. до 4 ГГц) 6,5±1,3 дБ (тип.) 6,9±1,1
(тип.)
Импеданс 50 Ом 50 Ом 50 Ом 50 Ом 50 Ом 50 Ом
Максимальный уровень входного сигнала 10 Вт 1 кВт 1 кВт 100 Вт 100 Вт 10 Вт
ВЧ разъем N(f) N(f) N(f) N(f) N(f) N(f)
Габаритные размеры 1090х650 мм 1090х1660х520 мм 1090х1490х560 мм 1290х1500х620 мм 1240х1500х620 мм 1090х1500х500 мм
Масса 3,1 кг 3,1 кг около 3 кг 3,1 кг 3,1 кг 3,1 кг
Крепление для штатива труба 22 мм труба 22 мм труба 22 мм труба 22 мм труба 22 мм труба 22 мм

Аксессуары:

Адаптер для крепления на мачту
