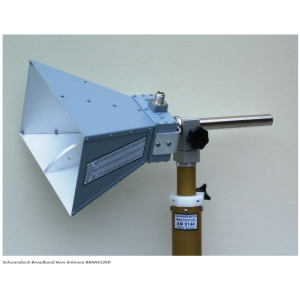

Schwarzbeck BBHA 9120x - широкополосные рупорные антенны
Раздел:Антенны
Артикул:BBHA 9120x

Широкополосные рупорные антенны серии BBHA9120 имеют широкий диапазон рабочих частот с низким КСВН. Коэффициент усиления увеличивается с ростом частоты и достигает около 20 дБи, в зависимости от размера и формы рупора. Увеличение коэффициента усиления с ростом частоты позволяет компенсировать затухание в коаксиальном кабеле. Серия BBHA9120 работает как на прием, так и на передачу.



ОФИЦИАЛЬНО ВНЕСЕНЫ В ГОСРЕЕСТР СИ ПОД НОМЕРОМ 54319-13

Руководства, инструкции, описание для "Schwarzbeck BBHA 9120x - широкополосные рупорные антенны":

Описание

Краткие технические характеристики

Информация для заказа

Широкополосные рупорные антенны серии BBHA9120 имеют широкий диапазон рабочих частот с низким КСВН. Коэффициент усиления увеличивается с ростом частоты и достигает около 20 дБи, в зависимости от размера и формы рупора. Увеличение коэффициента усиления с ростом частоты позволяет компенсировать затухание в коаксиальном кабеле. Серия BBHA9120 работает как на прием, так и на передачу. Максимально допустимая входная мощность ограничена только параметрами разъема N-тип (или SMA-тип для BBHA9120C). Каждая антенна имеет индивидуальные калибровочные характеристики, включая коэффициент усиления, антенный фактор, КСВН и диаграмму направленности. Антенны имеют монтажное крепление в виде трубы диаметром 22 мм с индексным кольцом для работы с устройствами смены поляризации. Для работы в лабораторных условиях мы рекомендуем использовать антенную мачту AM9144 c адаптерами AA9202

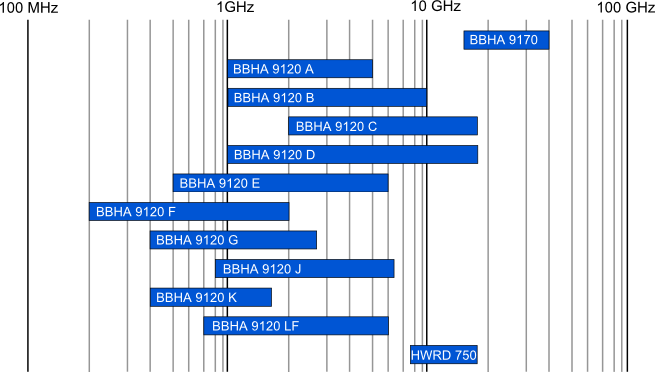

Тип Диапазон частот Ку Антенный фактор LA LB LH LR LT
  ГГц дБи дБ/м мм мм мм мм мм
BBHA 9120 A 0,75 – 5 6-15 23-32 245 142 195 220 408
BBHA 9120 B 1,25 – 10 6-20 25-33 182 124 272 295 482
BBHA 9120 C 2 – 18 5-16 32-41 98 68 140 160 340
BBHA 9120 D 1 – 18 6-18 24-42 245 142 195 220 408
BBHA 9120 E 0,5 – 16 6-18 19-29 424 314 605 640 820
BBHA 9120 F 0,2 – 2 6-14 11-26 950 680 960 – –
BBHA 9120 LF 0,7 – 6 6-19 22-29 275 180 404 444 617
BBHA 9120 L3F 0,6 – 2,8 5-14 19-27 416 243 342 377 557
Антенны
BBHA 9120 A широкополосная рупорная антенна диапазона 0,75 – 5 ГГц
BBHA 9120 B широкополосная рупорная антенна диапазона 1,25 – 10 ГГц
BBHA 9120 C широкополосная рупорная антенна диапазона 2 – 18 ГГц
BBHA 9120 D широкополосная рупорная антенна диапазона 1 – 18 ГГц
BBHA 9120 E широкополосная рупорная антенна диапазона 0,5 – 16 ГГц
BBHA 9120 F широкополосная рупорная антенна диапазона 0,2 – 2 ГГц
BBHA 9120 LF широкополосная рупорная антенна диапазона 0,7 – 6 ГГц
BBHA 9120 L3F широкополосная рупорная антенна диапазона 0,6 – 2,8 ГГц
Принадлежности
АМ 9144 лабораторная антенная мачта 0,53 – 3 метра (диапазон высот зависит от комплектации)
АА 9202 адаптер для крепления антенн к мачте AM 9144
АА 9203 адаптер для крепления антенн к мачте AM 9144 с регулировкой угла места
AM 9144 M-VA тренога металлическая для мачты AM 9144
AM 9144 M-GFK тренога диэлектрическая для мачты AM 9144
AM 9144 W-VA колёса для треноги AM 9144 M-VA
AM 9144 W-GFK колёса для треноги AM 9144 M-GFK
AM 9144 E-05 удлинитель мачты на 430 мм
AM 9144 E-08 удлинитель мачты на 600 мм
AM 9144 E-09 удлинитель мачты на 710 мм
AM 9144 E-12 удлинитель мачты на 900 мм
AM 9104 лабораторная антенная мачта 0,4 – 4 метра
