Schwarzbeck BBHA 9170 - широкополосные рупорные антенны

Schwarzbeck BBHA 9170 - широкополосные рупорные антенны
Schwarzbeck BBHA 9170 - широкополосные рупорные антенныSchwarzbeck BBHA 9170 - широкополосные рупорные антенныSchwarzbeck BBHA 9170 - широкополосные рупорные антенны
Schwarzbeck BBHA 9170 - широкополосные рупорные антенны
Раздел:Антенны
Артикул:BBHA 9170

Широкополосная рупорная антенна BBHA 9170 работает в диапазоне частот от 14 ГГц до 40 ГГц.

ОФИЦИАЛЬНО ВНЕСЕНЫ В ГОСРЕЕСТР СИ ПОД НОМЕРОМ 52418-13

Руководства, инструкции, описание для "Schwarzbeck BBHA 9170 - широкополосные рупорные антенны":

Описание

Технические характеристики

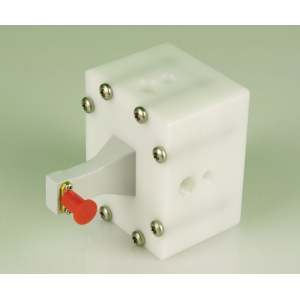

Антенна BBHA 9170 – это широкополосная рупорная пирамидальная антенна от Schwarzbeck.

Модель BBHA 9170 предназначена для работы в частотном радиусе 15 – 26,5 ГГц, однако функциональные возможности позволяют работать в радиусе 14 – 40 ГГц. Антенна произведена для оперативного решения задач в ЭМС области (тестирования на помехоустойчивость, эмиссию и прочее). В связи с малым весом, размерами антенна BBHA 9170 применяется для радио-контроля в полевых условиях.

  • Диапазон: 15 (14) – 26,5 (40) ГГц.
  • Тип: рупорная антенна (пирамидальная).
  • Коэфф. усиления (изотроп.): 15… 20 дБи.
  • КСВ (значение приблизительное): 2.
  • Импеданс (номинальный): 50 Ом.
  • Развязка по поляризации: более 25 дБ.
  • Коэффициент обрат. излучения: более 30 дБ.
  • Антенный фактор соответствует: 38… 45 дБ/м.
  • Ширина ДНА (Е плоскость, -3 дБ): 13 - 21 град.
  • Ширина ДНА (Н плоскость, -3 дБ): 14 – 23 град.
  • Вх. макс. мощность (SMA): 25 Вт (пик.), 10 Вт (ср.).
  • Разъём: стандартный SMA (female).
  • Диаметр трубки для крепежа антенны: 22 мм.
  • Общий вес BBHA9170 составляет: 300 грамм.
  • Размеры габаритные (Д х В х Ш): 86 мм х 60 мм х 75 мм.
  • Производитель BBHA 9170: Schwarzbeck Mess Elektronik.
