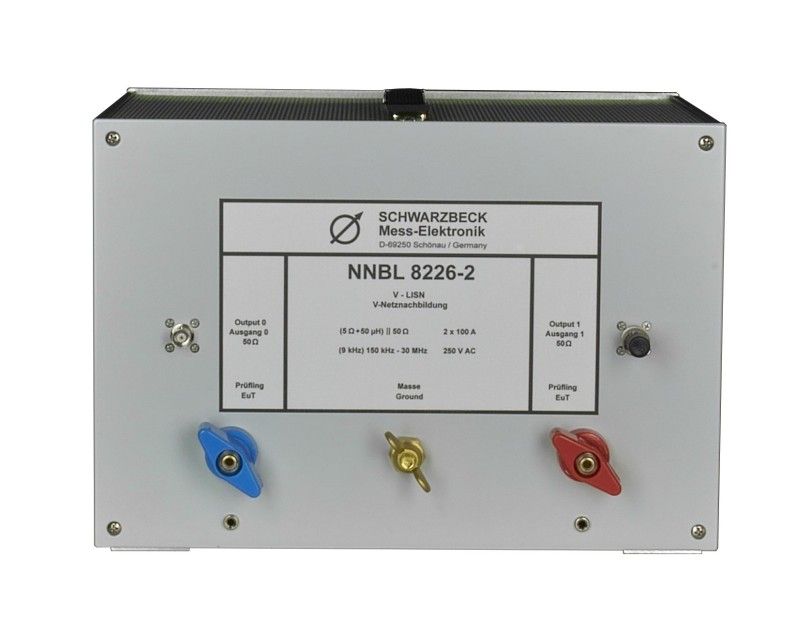

Schwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сети

Schwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сети
Schwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сетиSchwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сети
Schwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сети
Раздел:Испытательное оборудование
Артикул:

Эквиваленты сети типа V-LISN для измерения кондуктивного напряжения помех в соответствии со стандартами MIL-STD-461E / MIL-STD-461F в диапазоне 150 кГц – 100 МГц.

ОФИЦИАЛЬНО ВНЕСЕНЫ В ГОСРЕЕСТР СИ ПОД НОМЕРОМ 55152-13

Руководства, инструкции, описание для "Schwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240 эквиваленты сети":

Технические характеристики

  NNBL 8225 NNBL 8226 NNBL 8226-2 NNBL 8226-HV
Топология V-LISN V-LISN V-LISN V-LISN
Количество каналов 1 1 2 1
Диапазон частот 150 кГц – 100 МГц 150 кГц – 100 МГц 150 кГц – 100 МГц 150 кГц – 100 МГц
Импеданс  (50 мкГн + 5 Ом) ||50 Ом (50 мкГн + 5 Ом) ||50 Ом (50 мкГн + 5 Ом) ||50 Ом (50 мкГн + 5 Ом) ||50 Ом
Максимальный ток 20 А 70 А (100 А ограниченно по времени) 70 А (100 А ограниченно по времени) 70 А (100 А ограниченно по времени)
Максимальное напряжение 250 В AC 50/60 Гц 140 В AC 400 Гц
250 В DC		 250 В AC 50/60 Гц 140 В AC 400 Гц
250 В DC		 250 В AC 50/60 Гц 140 В AC 400 Гц
500 В DC		 800 В AC 50/60 Гц 140 В AC 400 Гц
800 В DC
Разъем для тестируемого устройства винтовые зажимы винтовые зажимы винтовые зажимы винтовые зажимы
Разъем для ЭМС приёмника BNC(f) 50 Ом BNC(f) 50 Ом BNC(f) 50 Ом BNC(f) 50 Ом
Габаритные размеры 160х160х260 мм 220х220х260 мм 220х320х260 мм 220х220х260 мм
Масса 2,2 кг 4,5 кг 6,5 кг 4,5 кг
Соответствие стандарту MIL-STD-461E MIL-STD-461F MIL-STD-461E MIL-STD-461F MIL-STD-461E MIL-STD-461F MIL-STD-461E MIL-STD-461F



  NNBL 8229-HV NNBL 8230 NNBL 8240
Топология V-LISN V-LISN V-LISN
Количество каналов 1 1 1
Диапазон частот 150 кГц – 100 МГц 150 кГц – 100 МГц 150 кГц – 100 МГц
Импеданс   (50 мкГн + 5 Ом) ||50 Ом   (50 мкГн + 5 Ом) ||50 Ом   (50 мкГн + 5 Ом) ||50 Ом
Максимальный ток 200 А 300 А (500 А ограниченно по времени) 800 А (1000 А ограниченно по времени)
Максимальное напряжение 800 В AC 50/60 Гц 1000 В DC 250 В AC 50/60 Гц 140 В AC 400 Гц
250 В DC		 650 В AC 50/60 Гц 1000 В DC
Разъем для тестируемого устройства винтовые зажимы 12 мм винтовые зажимы винтовые зажимы 16 мм
Разъем для ЭМС приёмника BNC(f) 50 Ом (опционально N) BNC(f) 50 Ом BNC(f) 50 Ом (опционально N)
Габаритные размеры 300х350х260 мм 450х390х540 мм 450х500х750 мм
Масса 10,5 кг 20 кг 45 кг
Соответствие стандарту MIL-STD-461E MIL-STD-461F MIL-STD-461E MIL-STD-461F MIL-STD-461E MIL-STD-461F
