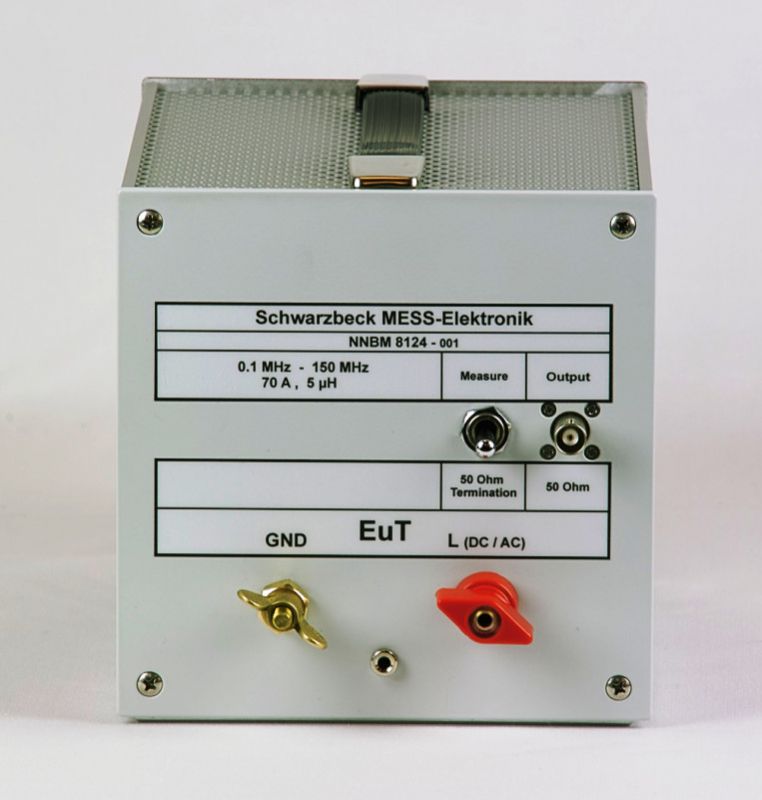

Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890

Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890
Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890
Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890
Раздел:Испытательное оборудование
Артикул:

Эквиваленты сети типа V-LISN для измерения кондуктивного напряжения помех в соответствии со стандартами MIL-STD-461F, CISPR-16/25 и DO-160 в диапазоне 100 кГц – 150 МГц (опция 400 МГц).

ОФИЦИАЛЬНО ВНЕСЕНЫ В ГОСРЕЕСТР СИ ПОД НОМЕРОМ 55152-13

Руководства, инструкции, описание для "Schwarzbeck NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8126 A 890":

Технические характеристики

  NNBM 8124 NNBM 8124-200 NNBM 8124-400 NNBM 8126 A 890
Топология V-LISN V-LISN V-LISN V-LISN
Количество каналов 1 1 1 1
Диапазон частот 100 кГц – 150 МГц (до 400 МГц опционально) 100 кГц – 150 МГц 100 кГц – 150 МГц 100 кГц – 400 МГц (требуется опция CAP 10)
Импеданс  (5 мкГн + 1 Ом) ||50 Ом (5 мкГн + 1 Ом) ||50 Ом (5 мкГн + 1 Ом) ||50 Ом (5 мкГн + 5 Ом) ||50 Ом
Максимальный ток 70 А (100 А ограниченно по времени) 200 А (280 А ограниченно по времени) 250 А (500 А ограниченно по времени) 70 А (100 А ограниченно по времени)
Максимальное напряжение 250 В AC 50/60 Гц 130 В AC 400 Гц
500 В DC		 700 В AC 50/60 Гц 300 В AC 400 Гц
1000 В DC		 700 В AC 50/60 Гц 300 В AC 400 Гц
1000 В DC		 530 В AC 400 Гц 270 В AC 890 Гц
600 В DC
Разъем для тестируемого устройства винтовые зажимы 7 мм винтовые зажимы винтовые зажимы винтовые зажимы
Разъем для ЭМС приёмника BNC(f) 50 Ом (опция – N) BNC(f) 50 Ом (опция – N) BNC(f) 50 Ом (опция – N) BNC(f) 50 Ом
Габаритные размеры 160х210х165 мм 160х165х210 мм 220х225х260мм 220х220х320 мм
Масса 1,9 кг 3,0 кг 6,0 кг 4,4 кг
Соответствие стандарту CISPR 16-1-2, прил. D2, D3
CISPR 25
MIL-STD-461F
ISO 7637-2 Transients
ISO 11452-4 BCI
DO-160
DEF-STAN-59		 CISPR 16-1-2, прил. D2, D3
CISPR 25
ISO 7637-2		 CISPR 16-1-2, прил. D2, D3
CISPR 25
ISO 7637-2		 CISPR 16-1-2, прил. D2, D3
CISPR 25
DO-160
DEF-STAN-59
