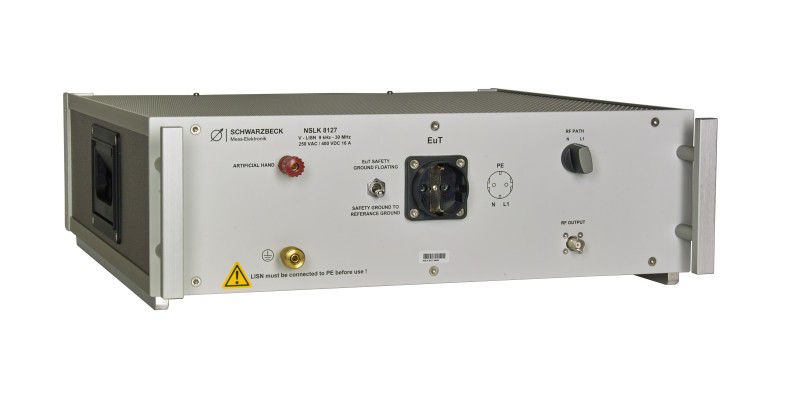

Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128

Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128
Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128
Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128
Раздел:Испытательное оборудование
Артикул:
Эквиваленты сети серии NSLK 812X являются эквивалентами типа V-LISN, позволяющими измерять несимметричное напряжение помех между каждой из линий и «землёй». Импеданс серии равен 50 мкГн в соответствии со стандартом CISPR 16-1-2.
ОФИЦИАЛЬНО ВНЕСЕНЫ В ГОСРЕЕСТР СИ ПОД НОМЕРОМ 55151-13

Руководства, инструкции, описание для "Schwarzbeck NSLK 8126, NSLK 8127, NSLK 8128":

Технические характеристики

Опции

  NSLK 8126 NSLK 8127 NSLK 8128
Топология V-LISN V-LISN V-LISN
Диапазон частот 9 кГц – 30 МГц 9 кГц – 30 МГц 9 кГц – 30 МГц
Импеданс 50 Ом ||(50 мкГн + 5 Ом) 50 Ом ||(50 мкГн + 5 Ом) 50 Ом ||(50 мкГн + 5 Ом)
Максимальный ток 2х16 А и 4х16 А 2х16 А 16 А и 4х32 А
Максимальное напряжение 250 В AC 50/60 Гц
400 В DC		 250 В AC 50/60 Гц
400 В DC		 250 В AC 50/60 Гц
400 В DC
Кабель питания кабель с вилкой типа CEKON трёхпроводный с вилкой CEE 7/4 тип F (Schuko) пятипроводный с вилкой IEC 60309
Разъем для тестируемого устройства CEE 7/4 тип F (Schuko) розетка/IEC 60309 3L+N+PE 16 A (CEKON-socket) CEE 7/4 тип F (Schuko) розетка CEE 7/4 тип F (Schuko) розетка/IEC 60309 3L+N+PE 32 A (CEE-socket)
Разъем для ЭМС приёмника BNC(f) 50 Ом BNC(f) 50 Ом BNC(f) 50 Ом
Габаритные размеры 405х448х180 мм 470х445х145 мм 470х450х370 мм
Масса 12,5 кг 9,5 кг 34,2 кг (38,5 кг с опц. RC)
Соответствие стандарту CISPR 16-1-2 CISPR 16-1-2 CISPR 16-1-2

Опция RC для LISN: пульт дистанционного управления со встроенным источником питания. LISN может управляться кодом R & S или Schwarzbeck, включая кабель дистанционного управления для вашего типа приемника (Пожалуйста, укажите тип вашего приемника!). LISN можно выбрать из меню приемника R & S или в программном обеспечении EMC32, например, R & S LISN. Программирование пользовательского интерфейса не требуется. Функции: выбор пути и заземление PE или через дроссель.

Опция PLC: Связь по линии электропередачи, в соответствии с EN 50065-1, выбираемые диапазоны: 3–9 кГц, 9–95 кГц, 95 кГц - 30 МГц.
