NARDA PMM CRS - Система для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам

NARDA PMM CRS - Система для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам
NARDA PMM CRS - Система для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехамNARDA PMM CRS - Система для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам
NARDA PMM CRS - Система для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам
Раздел:Испытательное оборудование
Артикул:

Мини-лаборатория ЭМС, которая поставляется полностью под ключ! Состоит из GTEM-ячейки и набора необходимого обрудования. Сократит временные и финансовые затраты на проведение испытаний. Предельно проста в монтаже и использовании.

Руководства, инструкции, описание для "NARDA PMM CRS - Система для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам":

Система PMM CRS - это:

  • Комплектность. Системы PMM CRS поставляются в комплекте со всеми компонентами, которые требуются для немедленного начала эксплуатации: инструменты, программное обеспечение, аксессуары. Кроме того, широкая гамма продукции PMM удовлетворит последующие требования, связанные с различными приборами и нормами.
  • Простота в использовании.  Спроектированные техническими специалистами для технических специалистов, системы PMM CRS отвечают требованиям как для разовых измерений, так и для ежедневного использования.
  • Надежность.  Адаптированные критерии производства и технического контроля соответствуют самым высоким требованиям качества и поэтому гарантируют стабильные характеристики в течение времени.
  • Выгода Легендарные возможности продукции PMM сочетают в себе высокую производительность и низкую стоимость без компромиссов в качестве или функциональности.
  • Гарантия срока эксплуатации.Благодаря проектированию, особенно внимательному к выбору комплектующих, инструменты и системы PMM сохраняют стоимость инвестиций с течением времени.
  • Сопровождение.Команда нашего производственного подразделения Чизано-суль-Нева (Савона) гарантирует быструю помощь и поддержку при любой необходимости калибровки и технического обслуживания.

Системы PMM CRS

Системы PMM CRS, Conducted Radiated Systems (системы для испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам электромагнитного поля), родились из нашего опыта, охватывающего несколько десятилетий, в секторах измерения электромагнитной совместимости (ЭМС) и производства приборного оборудования, и имеют целью сделать возможной, легкой и с небольшими инвестициями проведение испытаний на устойчивость и эмиссию радиопомех в собственной организации.

Оснащая свое предприятие системой PMM CRS, конструкторы смогут эффективно вмешиваться в настройку характеристик ЭМС своего продукта, уже на этапе прототипирования, значительно снижая затраты на проведение испытаний третьими лицами и время запуска на рынок.

С такими важными предпосылками системы PMM CRS нацелены на предприятия проектирования и производства электроники и, без сомнения, внесут свой вклад в их развитие.

Приложения

Системы PMM CRS структурированы для реализации испытаний на эмиссию и устойчивость к кондуктивным и излучаемым помехам радиочастотных электромагнитных полей согласно требованиям следующих национальных и международных стандартов:

  • IEC/EN 61000-4-3 / 61000-4-6: Устойчивость к кондуктивным и помехам радиочастотных электромагнитных полей
  • IEC/EN 55014-1: бытовые электроприборы, электроинструменты и аналогичное оборудование
  • IEC/EN 55015: осветительные электроприборы
  • IEC/EN 55032 / 55035: электромагнитная совместимость мультимедийных систем
  • IEC/EN 55022: ИТ-оборудование
  • IEC/EN 55011: промышленное, научное и медицинское оборудование (ISM)
  • IEC/EN 55025: автомобильная промышленность (радиопомехи, создаваемые транспортными средствами)

Адресные ограничения и тестовые значения возможны благодаря гибкости управленческого программного обеспечения.


Схема работы PMM CRS

УСТОЙЧИВОСТЬ К КОНДУКТИВНЫМ ПОМЕХАМ РАДИОЧАСТОТНОГО ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

Испытания ТО на устойчивость к кондуктивным помехам требуются для питающих и слаботочных кабелей, подсоединенных к ТО.

Для соединения РЧ-помех на таких кабелях используются устройства, называемые УСР (устройство связи-развязки) и ISN (сеть стабилизации интерфейса), к которым поставляется сигнал, производимый генератором РЧ и повышаемый до требуемого тестового уровня с помощью усилителя РЧ надлежащих размеров.

Особенность, позволяющая реализовать данные испытания ТО в любой лаборатории, состоит в том, что не требуется использование какой-либо экранированной или безэховой среды: достаточно стола с металлической плоскостью заземления.

Генератор РЧ может быть тем же, который используется для испытаний устойчивости к излучаемым помехам, при условии, что минимальная частота с заданным значением достигает не менее 150 кГц, поскольку требуемый диапазон составляет от 150 кГц до 230 МГц; очевидно, что РЧ-усилитель должен покрывать такой же интервал и обеспечивать соответствующую РЧ-мощность, в зависимости от затухания, введенного выбранным УСР или ISN и аттенюатором от 6 дБ согласно стандарту IEC/EN 61000-4-6.

Рисунок демонстрирует требуемое соединение во время фазы калибровки уровня строгости испытания, как правило, 1, 3 или 10 В. Системы, предлагаемые в этой брошюре, включают монофазное УСР M3-16, снабженное PE (3 линии – 16 А), уже откалиброванное для всех трех уровней испытания, поскольку данная конфигурация является наиболее простой.

Что касается систем с возможностью расширения другими устройствами связи/развязки, возможно добавить другие элементы по запросу.

Обе операции, калибровка и испытание тестируемого оборудования, управляются программным модулем, входящим в комплект PIMS (PMM Immunity Suite) в комплекте поставки (описано ниже) и предназначенным именно для испытаний устойчивости к кондуктивным РЧ-помехам.

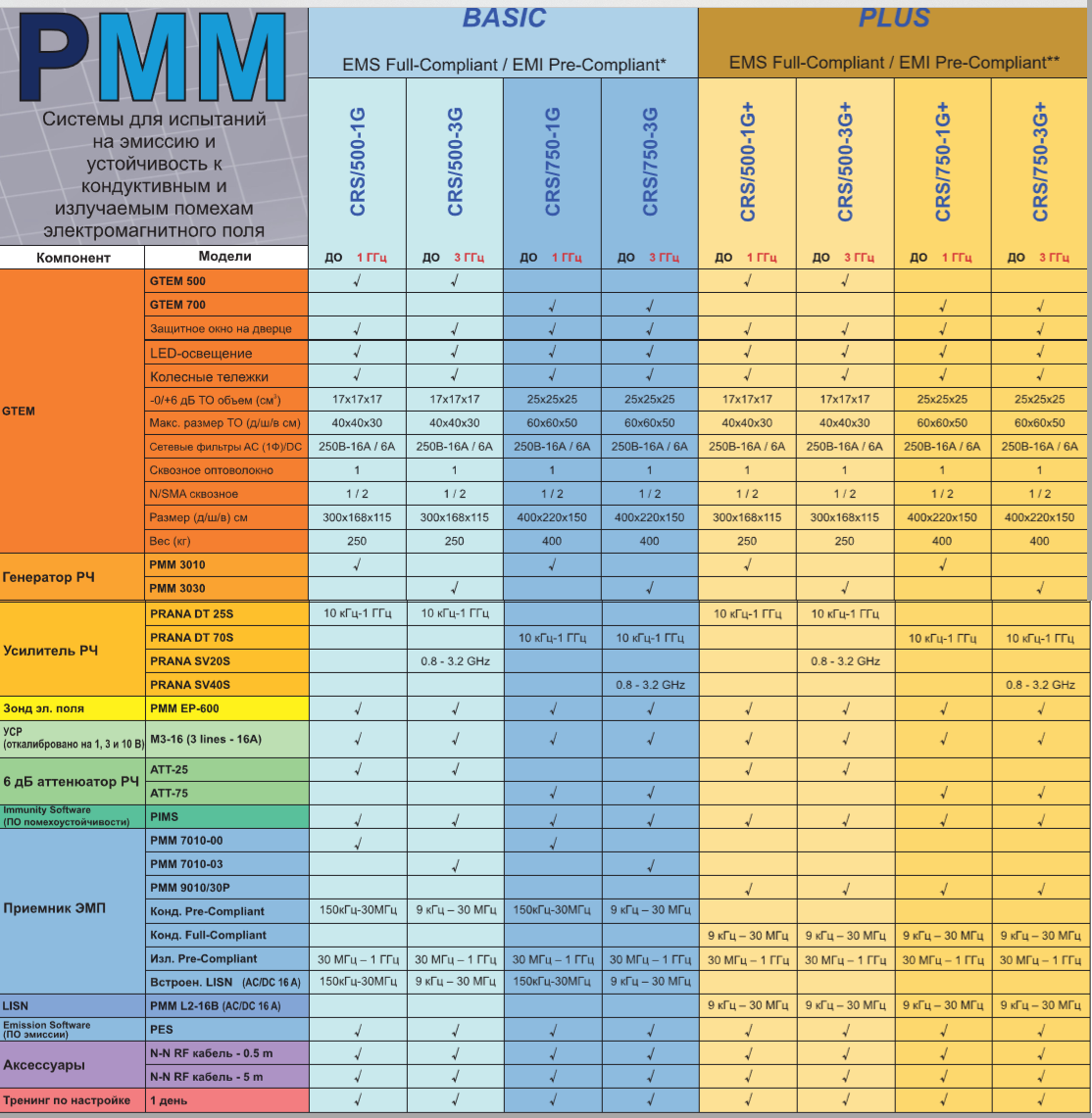

Компоненты системы:


GTEM-ячейка, РЧ-генератор, пробник электрического поля, устройство связи-развязки, эквивалент сети, приемник ЭМП, РЧ-усилитель, комплекты ПО PIMS и PES (для испытаний на устойчивость и эмиссию).

Система имеет готовые варианты по комплектации - вам нужно только выбрать тот вариант, который соответствует необходимым характеристикам.


EMS = Electro-Magnetic Susceptibility (Immunity) – электромагнитная восприимчивость (помехоустойчивость)

EMI = Electro-Magnetic Interference (Emission) – электромагнитные помехи (ЭМП), электромагнитная эмиссия (излучение)

Усилители

Речь идет о широкополосных твердотельных усилителях класса А, с воздушным охлаждением.

Предлагаемые модели могут работать в условиях полной расстройке импеданса без удорожания расходов.

Обычное техническое обслуживание сводится к минимуму. Модулярная конструкция и легкий доступ к любым компонентам сокращают до минимума время остановки машины в случае поломки.

Модель

Номинальная
мощность (Вт)

Диапазон
частот

CRS/750-3G FFT

CRS/750-3G

CRS/750-6G

N-DT 30 DC 30 9 кГц - 1 ГГц * * *
N-SV28 DC 28 0,8 ГГц - 3,2 ГГц * *
N-SX40/30 DC 40 0,8 ГГц - 6 ГГц     *
