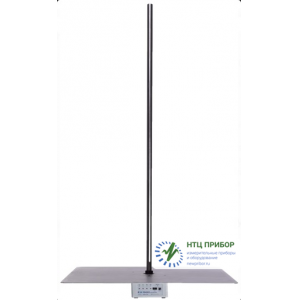

Приемник поля PMM FR4003

Мы с гордостью представляем Вам инновационный прибор: приемник поля PMM FR4003, разработанный компанией NARDA для измерения излучаемой помехоэмиссии в диапазоне частот от 9 кГц до 30 МГц.

Приемник поля

Приемник поля это абсолютно новая концепция, объединяющая приемник ЭМП со штыревой антенной для уменьшения неопределенностей вносимых стандартным оборудованием. РЧ модули PMM 9030, 9060 и 9180 впервые позволили заменить РЧ коаксиальные кабели оптическими, а сегодня, приемник поля FR4003 шагает дальше вперед, предлагая возможность самостоятельной калибровки и измерения влияний окружающей среды штыревой антенной.

Предпосылки

Как Вам известно, MIL-STD и автомобильные стандарты (например, CISPR 25) требуют измерения излучаемой помехоэмиссии в диапазоне 9 кГц – 30 МГц по средствам специализированных антенн: штыревых (электрическое поле) и рамочных (магнитное поле) так как измерения производятся в области ближнего поля из-за больших длин волн.

Главным образом антенны отличаются значениями импеданса: низкий для рамочных, и высокий для штыревых антенн. На практике, рамочные антенны не имеют сложностей в эксплуатации, в то время как штыревые антенны подвержены влиянию различных факторов, таких как: заземление, подключение кабеля, наличие рядом стоящих объектов и т.д. поэтому соответствующие стандарты определяют различные подходы для получения достоверных измерений. В дополнение, РЧ напряжение, создаваемое вокруг штыря – гораздо короче длины волны и является слишком слабым, поэтому требуется предусилитель для компенсации антенного фактора. Как бы то ни было, предусилитель может подвергаться воздействию индустриальных помех; что может привести к грубым, сложно распознаваемым ошибкам. Постоянные жалобы наших клиентов на проблемы, связанные с измерениями с помощью штыревых антенн, послужили толчком для разработки прибора, который станет незаменимым решением; благодаря нашему опыту и высокой степени интеграции в РЧ и цифровой электронике, мы смогли создать активную антенну внешне похожую на модель RA-01, в активной части которой встроена цепь приемника ЭМП РММ 9010, адаптированная к высокому импедансу выхода штыревого элемента.

Целый приемник полного соответствия, с преселектором, детекторами, фильтрами, предусилителем, автоматическим аттенюатором и аккумулятором? Да, и даже больше!

Замена коаксиального кабеля оптоволоконным

Коаксиальный кабель, соединяющий традиционную штыревую антенну с приемником ЭМП, играет ведущую роль в поведении антенны. Его длина, направление, расстояние от пластины заземления непредсказуемо влияют на измерения. Эксперименты по замене коаксиального кабеля оптоволоконным были проведены, но передача радиочастотных аналоговых сигналов с необходимым динамическим диапазоном не практична – и не помогает предотвратить наводки на предусилитель. FR4003 решает эту проблему по средствам цифрового оптического канала.

Предотвращение наводок на предусилитель

Широкополосные предусилители по своей природе склонны к наводкам. Некоторые активные штыревые антенны имеют встроенный автоматический аттенюатор, тем не менее, выделение наводок требует более сложных решений. На практике, РЧ вход приемника полного соответствия подходит для фильтрации таких помех, и именно он установлен в FR4003.

Калибровка штыревой антенны

По сути штыревая антенна, это конденсатор малой емкости (10÷20 пФ):

Поэтому, стандартный метод калибровки состоит из ввода опорного РЧ сигнала от внешнего генератора через блок конденсаторов, установленный вместо штыревого элемента. При этом, когда антенна устанавливается в другом месте или каким-либо образом изменяется ее окружение, например, изменяется ИТС, действующая емкость штыря также изменяется, что делает калибровочные данные недействительными.

Что может сделать FR4003 во избежание такого нежелательного эффекта?

Внутри находится тот же РЧ генератор, используемый для авто-калибровки приемника 9010; посредствам приспособления калибровки, поставляемого в комплекте, становится возможной одновременная калибровка антенны и приемника непосредственно на измерительной площадке. Также, встроенный измеритель емкости делает возможным высокоточное измерение изменений емкости штыря под влиянием внешних факторов.

Возможности полного анализа

Непревзойденная гибкость FR4003 позволяет прибору функционировать в следующих режимах:

a. Режим прямого преобразования

FR4003 подключается к ПК по средствам высокоскоростного оптического кабеля и специального USB адаптера; Программное обеспечение PMM Emission Suite используется для настройки измерений в режиме анализатора, развертки и ручном режиме, со всеми функциями, включая спектрограмму, которая очень удобна для поиска помех на стадии отладки. Доступно одновременное измерение несколькими датчиками и функция интеллектуальных измерений.

b. Режим БПФ

FR4003 подключается к 9010F по средствам высокоскоростного оптического кабеля; прибор приобретает возможность высокоскоростного тестирования приемника 9010F при полном соответствии стандартам.

c. Аналоговый режим

Через аналоговый выход (50 Ом BNC) получаемый сигнал возможно подвести к абсолютно любому приемнику или анализатору спектра, в этом случае FR4003 работает как традиционная штыревая антенна с предусилителем и аттенюатором. Удаленная настройка производится через утилиту FR4003.

d. Приемник ЭМП

Штыревой элемент подсоединяется к активной части стандартным разъемом N типа. Посредствам Т-образного перехода и 50 Омной нагрузки (вход штыревой части имеет высокий импеданс) приемник может быть подключен к ЭС, пробникам тока и напряжения и т.д. для измерения кондуктивных помех в диапазоне до 30 МГц (С использованием ПО).

e. Источник поля

Встроенный следящий генератор может быть подключен к штыревой части для создания поля известной величины.

Другие важные факты

• Питание: FR4003 питается от такого-же съемного аккумулятора, как и 9010 и поддерживает до 8 часов непрерывной работы.
• Длина штыря: 100 см (CISPR) или 104 см (MIL-STD) с дополнительным адаптером.
• Оптоволоконный кабель для подключения к ПК жесткий, имеет удобную пластиковую оболочку как в пробниках серии EP-60х, доступны длины 10/20/40 м.
• Оптоволоконный кабель для подключения к 9010F такой же, как используется при подключении РЧ модулей, доступны длины 20/50/100 м.

Применение

Измерение излучаемых помех транспортных средств и их комплектующих, проводимое в БЭК, на открытых площадках и на месте эксплуатации.

Основными стандартами являются:

Автомобильные: CISPR 25, IEC/EN 55025, собственные стандарты производителей.

Военные: MIL-STD 461G и подобные (включая воздушные суда, корабли, подлодки).

Основополагающие: CISPR 16-1-4 (характеристики и параметры штыревых антенн)

Конкуренты

Многие производители выпускают традиционные штыревые антенны: ETS, AH, R&S, Com-Power назовем только самых известных, и конечно же… Narda STS с RA-01. Все эти модели характеризуются типичными недостатками всех штыревых антенн.

Очевидно, что FR4003 не имеет конкурентов.

В комплекте: 50 Ом переход для калибровки CISPR; 15 пФ приспособление для калибровки измерителя емкости; MIL-STD расширение 40 мм; 600x600 мм основание-экран; аккумулятор Li-Ion; зарядное устройство; ПО; ВОЛС 20 м для 9010 ; 10 м ВОЛС для ПК; адаптер для ПК; сертификат калибровки; руководство пользователя.
