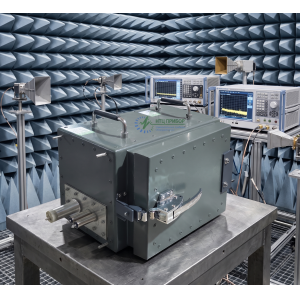

Малый экранированный шкаф I-класс защиты

Назначение

Безэховый экранированный шкаф (БЭШ) ВТИУ.БЭШ.18.19.14 предназначен для экранирования электромагнитных волн частотой от 9 кГц до 18 ГГц с эффективностью экранирования не менее 80 дБ, что соответствует 1 классу по ГОСТ 30373-95 / ГОСТ Р 50414-92. Изделие применяется для защиты чувствительного оборудования от внешних электромагнитных помех, а также для предотвращения излучения помех от установленной внутри аппаратуры.

Конструктивные особенности

Корпус шкафа изготовлен из листовой стали толщиной 2 мм с порошковым покрытием. Листы соединены методом сварки. Внутренние стенки покрыты фольгированной ОСБ 10 мм и ферритом 6,7 мм для дополнительного поглощения сигналов.

Дверь экранированная, одностворчатая, распашная, с углом открытия не менее 180 градусов. Для достижения необходимой эффективности экранирования шкаф оборудован двумя рядами медно-бериллиевых контактных пружин по контуру экранированной двери. Пружины установлены без использования винтовых крепежей, что позволяет их легкую замену без применения инструмента и специальной оснастки . Конструкция дверных петель с выносом оси обеспечивает равномерное соединение контактных уплотнений, а прижимной механизм позволяет достичь требуемой электрогерметичности.

Размеры светового проема двери: 190×140 мм. Внешние размеры (без ножек): 230×366×240 мм.

Комплектация

Безэховый экранированный шкаф (БЭШ) – 1 шт.

Упаковка (ДСП) – 1 шт.

Паспорт – 1 шт.

Дополнительное оснащение

На задней стенке установлен сотовый фильтр для вентиляции диаметром 10 см. В комплектацию также входят проходные панели:

Оптический проходник на 4 волокна – 1 шт.

Пальчиковый EMI фильтр PE7110, 16А – 2 шт.

Условия эксплуатации

Шкаф может эксплуатироваться при температуре окружающего воздуха от -10 до +60 °С и относительной влажности от 30 до 80 % . Рекомендуется использование в сухих не запыленных помещениях при влажности не более 80 %.

Для увеличения срока службы бериллиевых контактных пружин перед закрытием двери необходимо визуально проверять правильность их расположения на контактах. В случае обнаружения искривления или других неисправностей следует произвести замену неисправной секции пружин на новую.

Гарантийные обязательства

Предприятие-изготовитель (ООО НТЦ «ПРИБОР») гарантирует соответствие изделия заявленным требованиям при соблюдении условий эксплуатации, установленных паспортом. Гарантийный срок эксплуатации составляет 1 год со дня отгрузки . В течение гарантийного срока изготовитель безвозмездно устраняет неисправности при условии целостности пломб, отсутствии механических повреждений и соблюдении правил хранения, транспортировки, монтажа и эксплуатации.

Ремонт

БЭШ не подлежит ремонту силами потребителя. Ремонт и восстановление работоспособности производятся предприятием-изготовителем, за исключением замены контактных пружин на двери, которая может выполняться потребителем.
