Назначение

Безэховый экранированный шкаф (БЭШ) предназначен для изоляции и экранирования электромагнитных волн частотой от 9 кГц до 18 ГГц с эффективностью экранирования не менее 80 дБ (1 класс по ГОСТ 30373-95 / ГОСТ Р 50414-92). Изделие применяется для высокоточных лабораторных испытаний, защиты чувствительных электронных компонентов от внешних наводок, а также для предотвращения утечки излучений от тестируемой аппаратуры наружу.

Конструктивные особенности

• Корпус и экранирование: Изготовлен из высококачественной листовой стали толщиной 2 мм. Соединение листов выполнено методом непрерывной сварки. Шкаф обладает массой 19 кг.
• Внутреннее наполнение: Для эффективного поглощения отраженных сигналов внутренние стенки шкафа могут быть защищены ферритовым покрытием толщиной 6,7 мм (опция) и дополнены радиопоглощающим материалом (абсорбером). Внутренний полезный размер с учетом поглотителей составляет 275×177×138 мм.

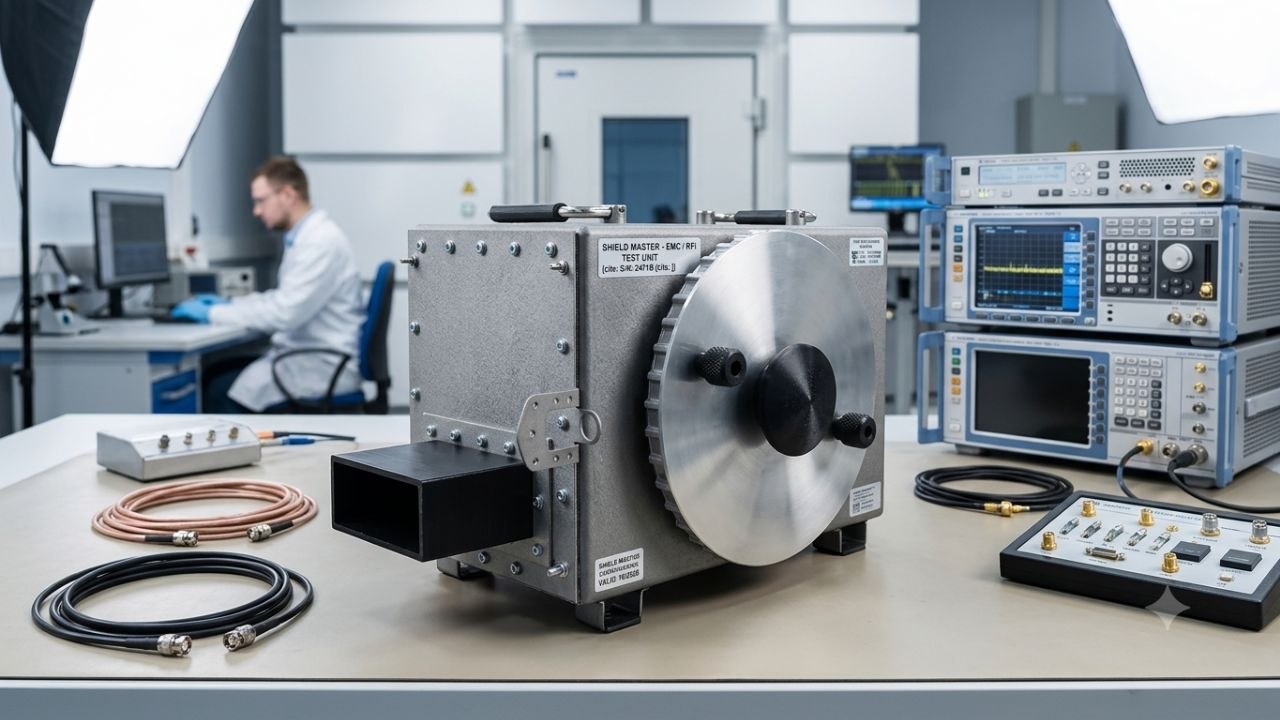

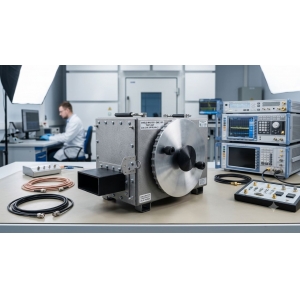

• Резьбовая дверь-иллюминатор: Вместо традиционной распашной двери в данной модели применен круглый резьбовой люк (иллюминатор) диаметром 180 мм. Закручивание по резьбе обеспечивает мощное и равномерное осевое прижимное усилие по всему периметру стыка, а электропроводящая прокладка в пазу создает непрерывный электромагнитный контакт крышки с корпусом.
• Съемная боковая панель: Конструкция шкафа предусматривает съемную боковую стенку, которая устанавливается через специализированную токопроводящую сетку, обеспечивая надежный электрический контакт и сохраняя общую герметичность экранирования.
• Основание: Шкаф оснащен устойчивыми ножками с возможностью жесткой фиксации к поверхности рабочего стола.

Комплектация

• Безэховый экранированный шкаф (БЭШ) в модификации с резьбовым люком – 1 шт.
• Паспорт и руководство по эксплуатации – 1 шт.
• Транспортировочная упаковка – 1 шт.

Интерфейсы и дополнительное оснащение (Проходная панель)

На корпусе шкафа расположена специализированная проходная панель[cite: 29], включающая в себя:

• Вентиляцию: На задней стенке установлена сотовая вентиляционная решетка (фильтр) диаметром 100 мм для пассивного охлаждения оборудования.
• Фильтрацию питания: Два пальчиковых EMI-фильтра радиопомех (например, PE7110, 16А) для подачи питания внутрь закрытого контура без потери эффективности экранирования.
• Оптическую связь: Волоконно-оптический проходник (ВОЛС) на 4 волокна для помехозащищенного обмена данными.

Условия эксплуатации и обслуживание

Шкаф рассчитан на эксплуатацию в сухих, обеспыленных помещениях при температуре окружающего воздуха от -10 до +60 °С и относительной влажности до 80%. Перед каждым закрытием резьбовой крышки необходимо визуально контролировать чистоту резьбы, паза и состояние уплотнителя. Наличие посторонних частиц или деформаций на токопроводящих элементах может снизить общую эффективность экранирования.

Гарантия и ремонт

Предприятие-изготовитель ООО НТЦ «ПРИБОР» гарантирует соответствие изделия заявленным техническим характеристикам в течение 1 года со дня отгрузки, при условии соблюдения правил эксплуатации. Изделие не подлежит самостоятельному ремонту пользователем (за исключением регламентной очистки или замены съемных уплотнительных элементов). Ремонт осуществляется на производственной базе изготовителя.
