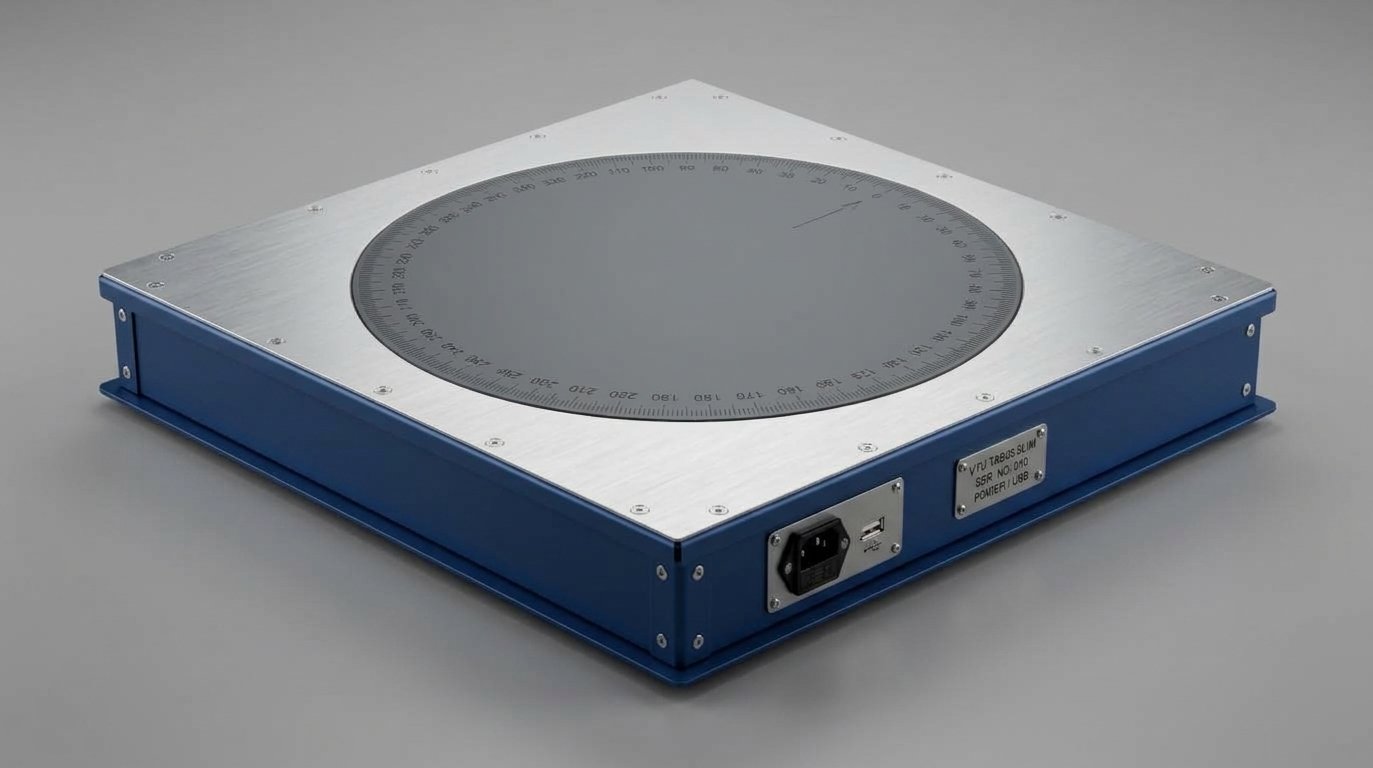

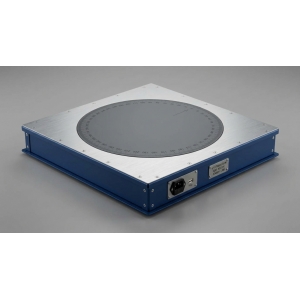

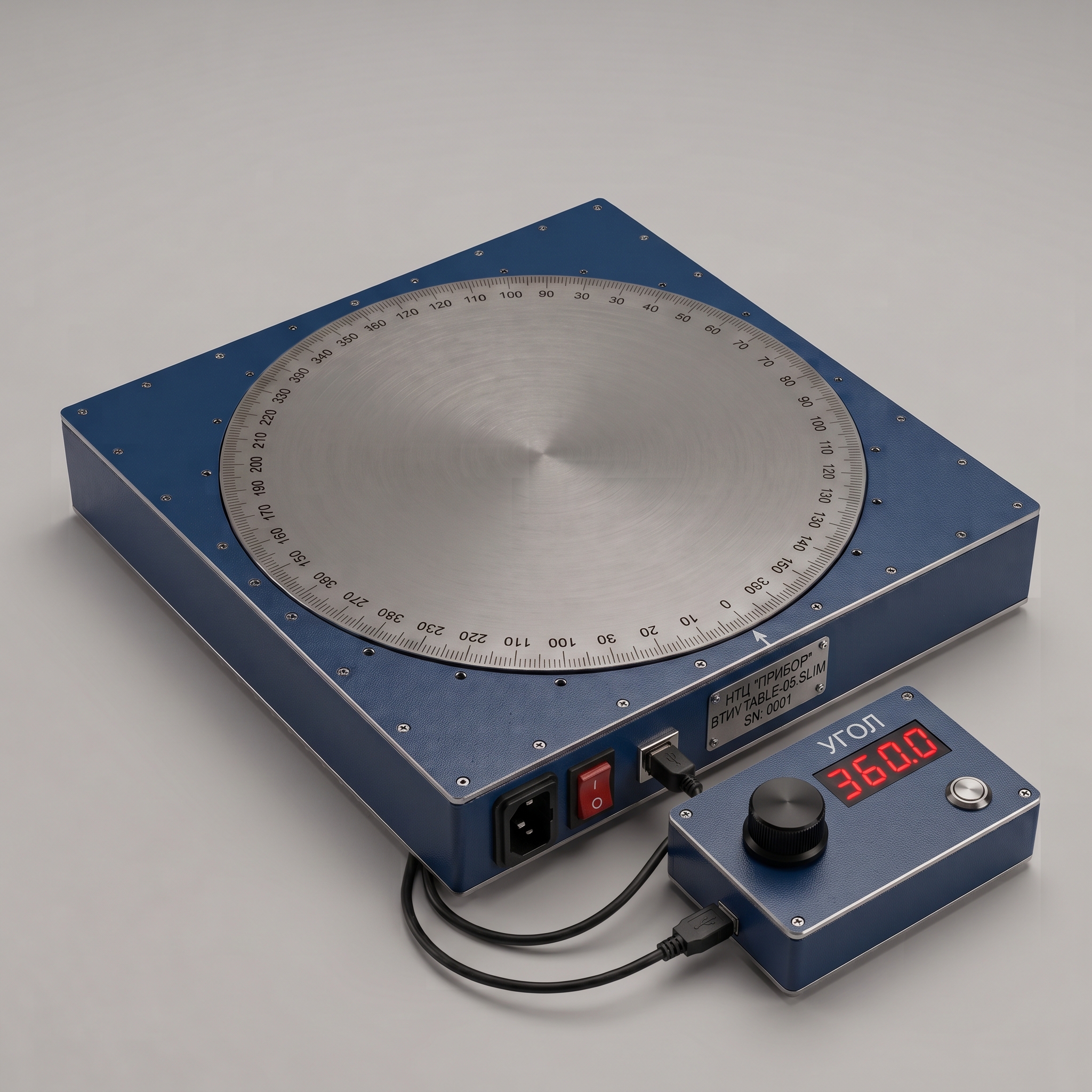

Компактный поворотный стол ВТИУ ТAB05.SLIM — ультратонкое решение для ЭМС-испытаний

Поворотный стол ВТИУ ТAB05.SLIM — это высокоточное, сверхтонкое и экономичное решение для позиционирования объектов при проведении электромагнитных (ЭМС) и антенных измерений. Разработанный специалистами НТЦ «ПРИБОР», стол сочетает в себе минимальную высоту 80 мм, модульную конструкцию и гальваническую развязку электроники от диска стола, что делает его идеальным выбором для безэховых, полубезэховых камер и GTEM-камер.

Ключевые преимущества:

• Сверхмалая высота — 80 мм. Благодаря ультратонкому профилю стол легко монтируется в дно экранированного шкафа с внутренним пространством 600×600 мм. При стандартной толщине панели 50 мм установка стола будет выше всего на 2 см, что практически не сказывается на удобстве использования.

• Размеры блока — 600×600 мм, нагрузка до 50 кг. Компактный форм-фактор, рассчитанный на типовые измерительные объёмы, малые камеры и лёгкие испытуемые объекты.

• Электроника диэлектрически развязана от диска стола. Экранировка обеспечивается на уровне самого диска, а электронная часть вынесена наружу и не имеет гальванической связи с рабочей поверхностью. Это позволяет использовать стол в GTEM-камерах, где поверхность стола является продолжением пола камеры: электроника остаётся снаружи, не создаёт помех при измерениях и не требует дорогих оптических развязок и фильтров питания.

• Управление напрямую через Wi-Fi. Благодаря диэлектрической развязке электроники и рабочей поверхности, стол можно управлять по Wi-Fi без внешних оптоволоконных линий, что упрощает интеграцию, снижает стоимость системы и сокращает количество кабельных вводов в камеру.

• Гибкость по питанию. Питание подбирается по требованию заказчика: от аккумулятора DC 24 В до сети переменного тока AC 220 В.

• Широкий выбор интерфейсов управления: TTL, RS232, USB, Wi-Fi. Стол легко интегрируется в существующие испытательные комплексы и системы автоматизации измерений.

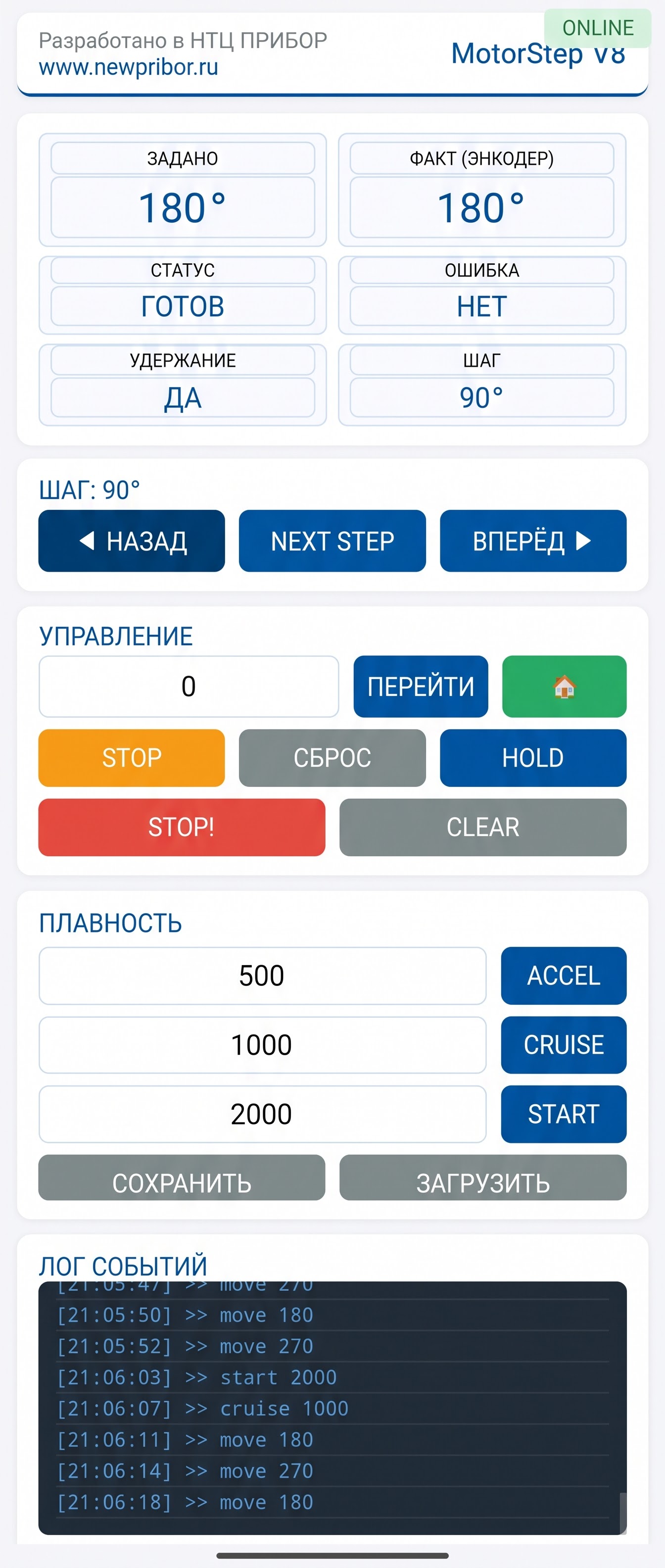

• Регулируемый профиль движения. Настройки старта, скорости движения (круиза) и остановки задаются программно. Минимальный шаг — 1°; стол поддерживает программирование любой последовательности перемещений командой move <angle>.

• Полный оборот 0…360°. Диапазон вращения ограничен программно, что защищает механику и кабельные соединения от перекручивания. Управление ведётся по абсолютному углу.

• Рабочая поверхность как у экрана камеры. Материал диска стола аналогичен применяемому в экранах безэховых камер, что обеспечивает согласованное поведение при измерениях.

• Высокая точность позиционирования — ±0.5°. Передаточное отношение редуктора 1:10 и отработанная механика обеспечивают устойчивую повторяемость результатов с учётом люфтов.

• Минимальное электромагнитное влияние. Экранированный корпус и развязка электроники от диска стола гарантируют, что работа привода не искажает результаты чувствительных измерений.

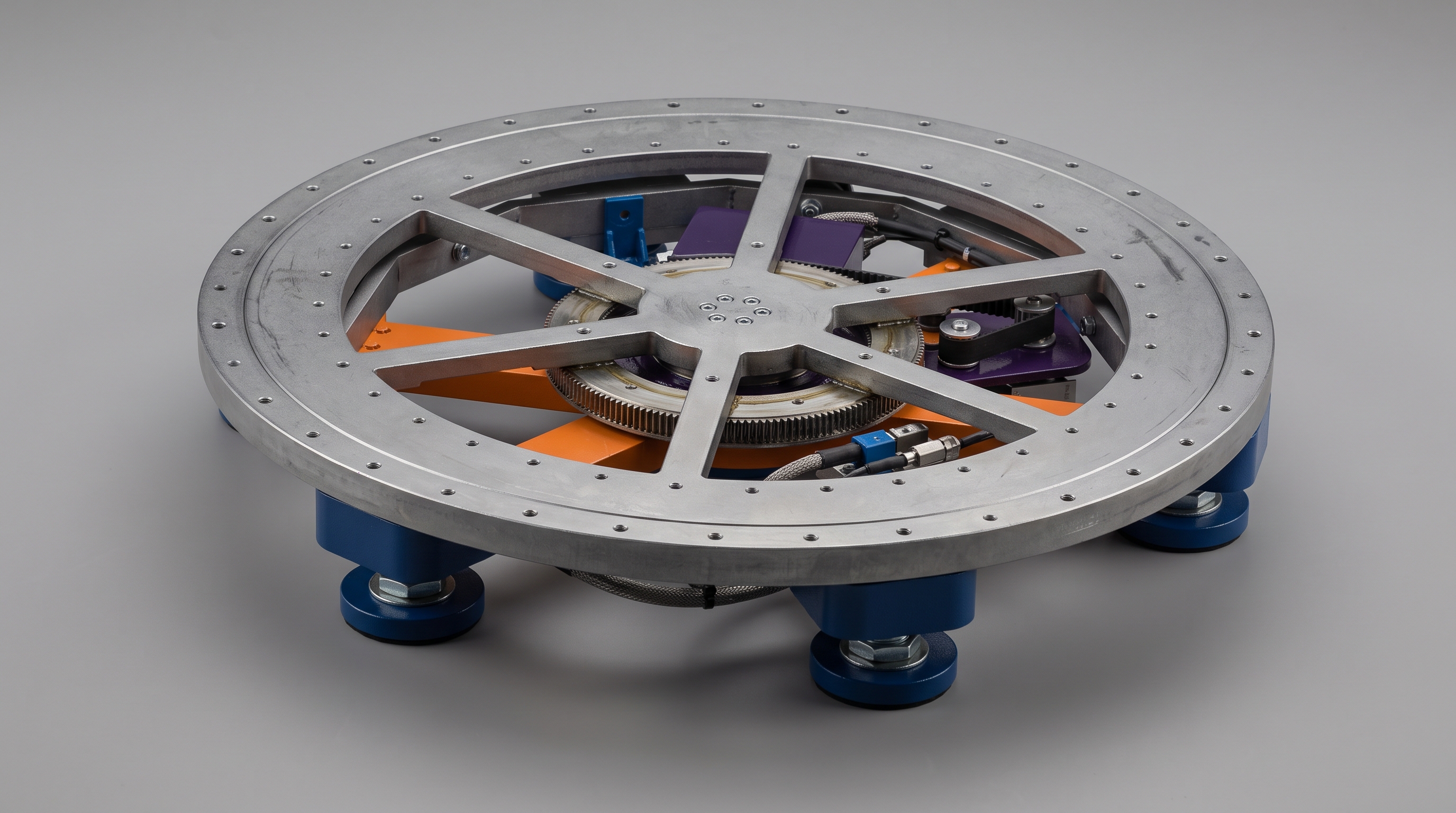

• Надёжность и простота. Алюминиевая несущая плита, модульная конструкция и отработанная механика обеспечивают долгий срок службы и удобство обслуживания.

Области применения

• Испытания на электромагнитную совместимость (ЭМС) в соответствии с CISPR, IEC и другими стандартами.
• Измерения в GTEM-камерах — стол используется как продолжение пола камеры.
• Измерения диаграмм направленности антенн в безэховых и полубезэховых камерах.
• Встраивание в экранированные шкафы с внутренним пространством от 600×600 мм.
• Автоматизированные производственные испытания радиоэлектронной аппаратуры.
• Исследовательские и лабораторные работы, требующие точного позиционирования объектов.

Технические характеристики ВТИУ ТAB05.SLIM
